珠海容閎學校教室風管機空調智能化節能改造
時間: 2025-11-18瀏覽次數:
珠海海容閎學校教室風管機空調智能化改造項目,通過創新性部署廣州派谷 RACC-LoRa 遠程控制器及智慧管理平臺,成功破解傳統空調管理高能耗、低效率、難維護的痛點,實現節能率超
珠海容閎學校是由華發集團投資建設的一所具有國際化教育特色的民辦學校,擁有小學部、初中部(容閎書院)兩大校區,總建筑面積達 8 萬多平方米,在校師生近 2500 人,教學設施先進,涵蓋音樂廳、體育館、室內游泳館等高端場館。作為廣東省一級學校和全國校園足球特色學校,學校始終堅持綠色教育理念,積極探索節能減排路徑以踐行社會責任。
學校原有教室空調系統采用傳統風管機方案,單臺制冷量約 5kW,主要覆蓋小學及初中教室、實驗室、功能室等區域,總計超過 100 間教學場所。然而,傳統管理模式暴露出多重痛點:
-
能耗居高不下:教室數量多、使用時段長,空調長期處于低效運行狀態。夏季高溫期空調全天開啟,溫度設置隨意(部分教室長期低于 24℃),導致壓縮機頻繁啟停,據初步估算年均空調電費占學校公用事業支出比例超過 30%,遠超同類規模學校水平。
-
管理效率低下:人工巡檢耗時耗力,后勤人員需逐間教室開關空調、調節溫度,無法及時響應師生反饋,且存在設備漏關導致通宵空轉現象。例如晚自習結束后常出現空調未關閉情況,單臺空調夜間待機能耗約為 0.5 度 / 小時,全校夜間無效耗電損失顯著。
-
舒適性不足:風管機送風模式單一,部分教室存在溫度分布不均(溫差可達 3-5℃)、噪音干擾教學(運行噪音超 50 分貝影響課堂)等問題,師生滿意度較低。
-
維護成本高企:缺乏實時設備狀態監測,濾網堵塞、制冷劑泄漏等故障難以及時發現,維修響應滯后加劇設備損耗,年均維護費用占設備采購成本的 5% 以上。
-
綠色校園建設要求:作為珠海市教育系統標桿單位,學校需貫徹落實 “雙碳” 政策目標,迫切需要通過智能化改造降低碳排放強度,提升能源利用效率,打造可持續發展的綠色校園示范工程。
為系統性解決上述問題,學校明確改造核心目標為:
-
實現空調系統的遠程集中管理,降低運維人力成本,提升響應速度;
-
通過精細化智能控制策略,實現節能降耗(目標年節能率≥30%);
-
優化室內溫濕度環境,提升師生舒適度;
-
延長設備使用壽命,降低維護頻率與成本;
-
構建智慧能源管理平臺,支撐綠色校園信息化建設。
在技術方案比選階段,重點考察布線可行性、兼容性、可靠性及成本效益:
-
有線方案(RS485 / 以太網):需破墻敷設線纜,施工周期長(預估 3 個月),改造成本高(全校綜合布線成本超 10 萬元),且難以適配老教學樓復雜墻體結構。
-
4G/WiFi 方案:依賴運營商網絡覆蓋穩定性及校園 WiFi 帶寬,存在信號盲區風險,且需持續支付流量費用,長期經濟性不足。
-
LoRa 無線方案:基于 433MHz 頻段的遠距離、低功耗通信技術,穿透能力強(可覆蓋多層墻體),無需重新布線,部署便捷高效;支持自組網與中繼功能,單網關管理能力達 83 臺設備,擴展性優異;成本優勢顯著(單臺控制器及網關綜合成本低于有線方案 30%)。

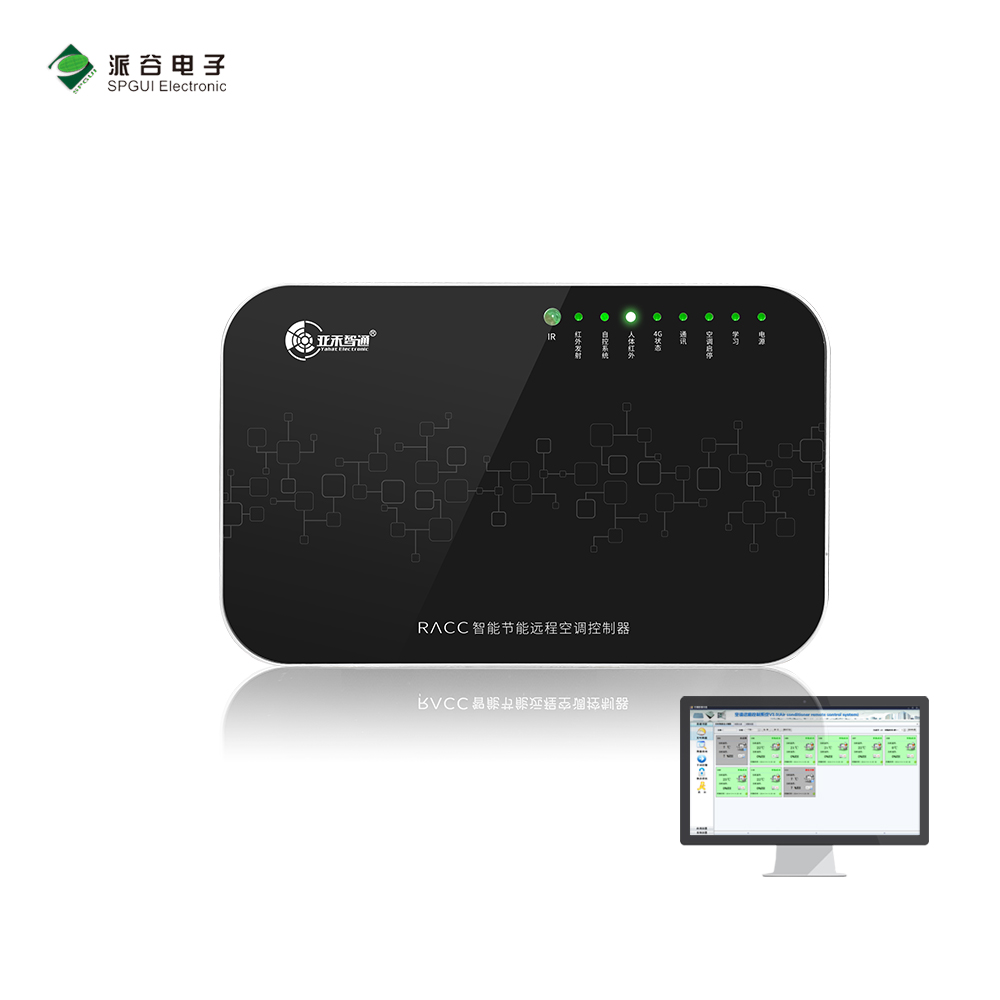

經綜合評估,廣州派谷電子科技有限公司提供的RACC-LoRa 遠程空調控制器 + 智慧管理平臺方案成為最優選擇。該方案采用免布線 LoRa 組網架構,深度適配風管機設備特性,具備紅外碼庫學習(兼容格力、美的等主流品牌 98% 機型)、高精度環境感知(±0.5℃溫度傳感)、邊緣計算本地策略執行等核心能力,可實現從設備層到管理層的全鏈路智能化升級。
基于 LoRa 無線通信技術構建三層智能管理體系:
-

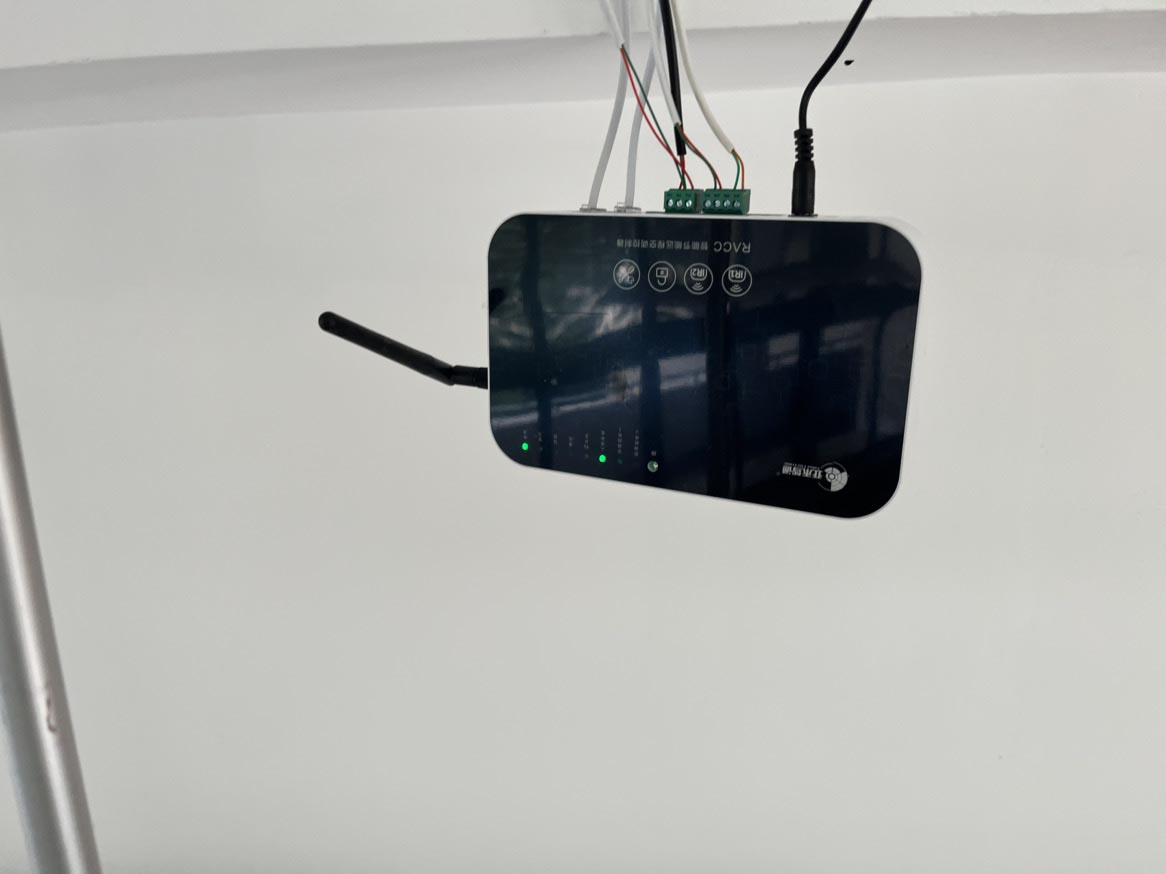

終端感知層:為每臺教室風管機部署RACC-LoRa 控制器,內置大功率紅外發射模塊(控制距離 10 米,支持延長線擴展至 100 米)、高精度溫濕度傳感器及人體存在感應接口(可外掛傳感器實現 “人走關機” 聯動)。控制器通過學習空調遙控器指令碼值,實現非侵入式接管設備操作,實時采集運行狀態(開關機、模式、風速、電流電壓等)、能耗數據及室內環境參數。
-
網絡傳輸層:配置 LoRa 中繼網關,按教學樓分區部署(每棟樓 1-2 臺網關),構建星型 + 網狀自組織網絡拓撲。RACC-LoRa 控制器自動接入網關,通過多跳中繼確保信號覆蓋無死角,實現設備數據秒級上傳至云端平臺。網絡支持 AES 加密傳輸,保障數據安全性。
-
平臺應用層:部署廣州派谷空調集中遠程控制系統(軟著登記號:2020SR0101017),采用 B/S 架構兼容 PC 端及移動端訪問。平臺集成四大核心功能模塊:
-
實時監控:電子地圖可視化所有空調狀態,支持單臺 / 批量遠程控制(開關機、溫度調節等);
-
策略引擎:預設定時啟停(工作日 8:30 開機 / 18:00 關機)、溫度閾值鎖定(夏季≥26℃,冬季≤20℃)、環境聯動(門窗開啟聯動關機、無人超時斷電)等智能策略;
-
能耗分析:生成日報 / 月報 / 年報,智能識別高能耗設備及異常行為;
-
運維管理:故障自動診斷預警、工單閉環流轉、歷史數據追溯等。
-
LoRa 無線組網優化:針對教學樓鋼筋混凝土墻體密集導致的信號衰減問題,采用 “網關位置科學測算 + 中繼節點動態配置” 方案:
-
通過實地勘測與仿真模擬,將網關部署于建筑弱電井等信號匯聚點,確保單網關覆蓋半徑達 300 米(典型教室間隔 30 米,可覆蓋 10 層教學樓);
-
控制器具備自動中繼路由能力,新增設備可動態加入現有網絡拓撲,確保通信穩定性。實測結果顯示,在考試期間開啟信號屏蔽器場景下仍能保持 99% 指令響應成功率。
-
精細化節能策略開發:結合學校教學日程與環境特性定制多維度控制邏輯:
-
分時分區管理:基于課程表模板設置空調啟停時段,如小學部實驗室課間短暫離室保持低功率運行(避免頻繁啟停耗能),而公共區域無人時徹底斷電;
-
動態溫度優化:夏季制冷溫度隨室外氣溫梯度調節(26℃為基準值,每升高 1℃節能 8-10%),冬季制熱溫度限制于 20℃以內,結合人體感應自動調整功率輸出;
-
智能聯動控制:通過與學校門禁系統對接,教室刷卡解鎖時自動提前 10 分鐘啟動空調預冷 / 預熱;門窗傳感器監測到開啟狀態即刻關停空調,杜絕無效冷量流失;
-
本地自治能力:控制器內置微處理器支持離線執行策略,網絡中斷時仍維持溫度穩定控制,避免舒適性中斷。
-
設備兼容性與安裝創新:針對風管機安裝位置高、遙控器操作不便問題:
-

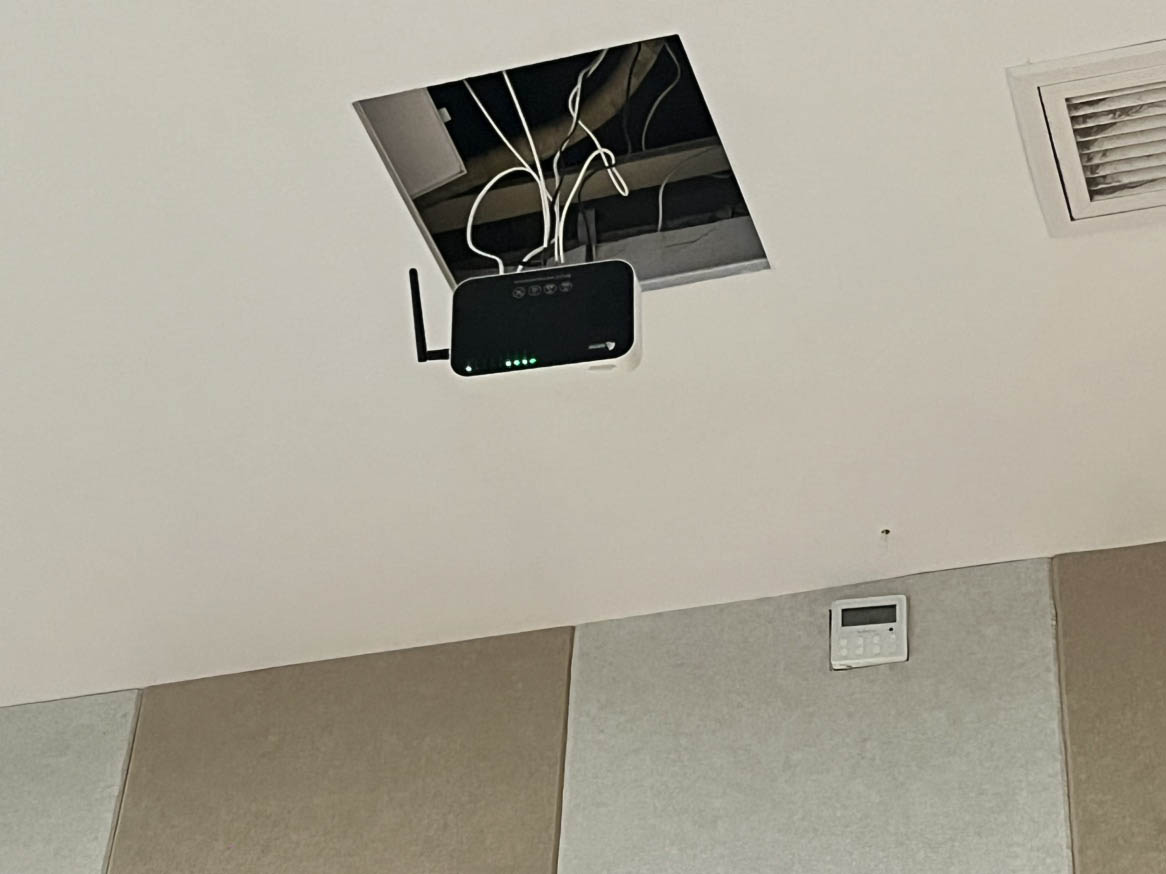

采用暗藏式壁掛設計(控制器尺寸 170×110×28mm),將紅外發射頭延長至空調回風口附近,確保信號穿透性;
-
支持空調原配遙控器本地應急操作權限保留(不影響正常使用習慣),同時實現平臺對關鍵參數的強制約束(如溫度下限鎖定)。
改造工程嚴格遵循 “規劃 - 部署 - 聯調 - 培訓 - 驗收” 五階段管理,確保系統平穩上線:
-
需求調研與方案設計(2 周):
-
后勤部門協同信息技術團隊完成教室空調設備普查(品牌型號、安裝位置、使用年限等);
-
與派谷技術團隊聯合制定分樓棟部署圖紙及通信拓撲方案,明確網關數量及控制器選型配置。
-
設備采購與施工準備(1 周):
-
完成 120 臺 RACC-LoRa 控制器及配套網關采購,準備紅外碼學習遙控器、溫濕度傳感器等輔材;
-
制定施工安全方案,協調校方安排施工時段(優先暑期及周末以減少教學干擾)。
-
現場安裝與調試(4 周):
-
技術人員分組實施控制器安裝:斷電接線(220V 電源接入及空調線路并聯)→ 紅外碼學習(對碼成功率 100%)→ 傳感器部署(溫度探頭置于教室中央避免陽光直射)→ 網關通電入網;
-
逐棟樓進行網絡壓力測試(模擬多指令并發傳輸),優化中繼路徑配置;
-
在平臺端錄入教室基礎信息(所屬班級、面積、朝向等),關聯控制器設備 ID。
-
策略配置與系統聯調(2 周):
-
依據教學日歷模板設定全校統一作息策略(如小學部午休時段空調切換低風速運行);
-
針對特殊功能教室創建獨立溫控預案;
-
模擬典型場景測試(如門窗開啟自動關機、人體存在檢測延時斷電),驗證策略執行邏輯;
-
進行能耗計量校準,確保平臺統計精度(誤差率 < 2%)。
-
人員培訓與驗收交付(1 周):
-
開展后勤運維團隊操作培訓(平臺界面使用、策略調整、故障排查等);
-
組織師生代表參與系統體驗反饋,優化移動端 APP 交互設計;
-
通過第三方機構能效檢測及用戶滿意度驗收,正式投入運行。
整個項目施工周期僅 6 周完成,較傳統有線方案縮短工期 70% 以上,且全程未影響正常教學秩序。
-
空調遠程集中管控:后勤人員通過 PC 端或手機小程序實時掌握所有空調狀態,一鍵批量操作大幅節省人力成本。改造前需 3 人每日巡檢 1.5 小時完成開關調節,現僅需 1 人線上管理即可覆蓋全校,年人力成本降低 57% 以上。
-
故障主動預警:平臺內置壓縮機過載、傳感器故障等診斷算法,實時推送異常報警(短信 + 郵件通知),工單自動生成并關聯維修備件庫存。設備故障率下降 40%,平均故障響應時間從 4 小時壓縮至 30 分鐘,減少非計劃停機損失。
-
數據驅動決策:詳細能耗報表提供科學依據,例如通過分析發現初中部頂層教室因西曬導致能耗偏高,針對性調整該區域溫度補償策略;基于歷史數據優化設備更新計劃,2025 年上半年完成 12 臺高能耗空調替換,進一步提升整體能效。
改造后系統通過技術節能與行為節能協同發力,實現核心效益突破:
-
能耗下降超預期:
-
通過溫度限制(制冷季溫度穩定 26-28℃)、分時啟停及無人斷電策略,有效減少壓縮機無效運行時間。經第三方機構專業檢測,改造后空調日均運行時長較改造前減少 2.3 小時,全校年均節電量達40 萬度以上,節能率超 35%(目標 30%),遠超同類項目水平。
-
結合珠海市峰谷電價政策(高峰 0.9 元 / 度,低谷 0.3 元 / 度),通過平臺自動錯峰運行優化(低谷時段制冰蓄冷),進一步降低用電成本。
-
環境效益突出:年減少二氧化碳排放量超300 噸(按 0.6kg CO?/ 度折算),助力學校提前達成綠色校園碳減排目標,為珠海市公共機構節能樹立標桿案例。
-
精準溫控優化環境:高精度傳感器實時反饋溫濕度數據,空調依據動態算法自動調整制冷 / 制熱強度,教室溫差控制在 ±1℃以內,徹底解決溫度不均問題。夏季室溫穩定在 26-27℃舒適區間,冬季維持 20℃人體最佳體感溫度,師生滿意度顯著提升。
-
噪音與氣流改善:通過智能策略減少頻繁啟停及高風速運行時間,運行噪音降低至 50 分貝以下標準限值,送風均勻性優化顯著改善學習環境質量。
-
智能交互增強體驗:移動端 APP 支持師生提交溫度調節申請(如體育課教室臨時調高風速),管理員快速響應實現個性化服務,兼顧節能與靈活性需求。
-
LoRa 技術深度適配教育場景:突破傳統布線限制,實現老舊教學樓快速智能化改造。RACC-LoRa 控制器集無線通信、紅外控制、本地計算于一體,在復雜電磁環境(實驗室儀器設備、考試屏蔽器等)下保持通信穩定性,為同類改造項目提供可復制的輕量級部署范式。
-
多策略協同節能算法:整合定時、閾值、聯動及預測性控制(基于天氣數據與課程表動態尋優),形成 “需求響應 + 行為引導” 的雙閉環節能機制,較單一溫度限制策略節能效率提升 20% 以上。專利《一種空調動態尋優的節能控制方法》(2024115577532)等技術的應用確保方案先進性。
-
模塊化可擴展架構:平臺預留 MODBUS-RTU 協議接口,支持未來與樓宇自控系統(BAS)、能源管理平臺深度集成,實現照明、安防等多系統聯動優化,為智慧校園整體建設奠定基礎。
-
前期調研至關重要:詳盡的設備普查與環境評估是方案設計的基礎,需特別關注老舊設備通信兼容性及墻體結構對信號傳輸的影響。
-
分階段測試驗證策略:通過模擬教室實際使用場景(滿課 / 空課 / 極端天氣)逐步調整控制參數,避免一刀切策略導致舒適性下降。例如初期發現午休時段人體感應誤觸發頻繁斷電,通過延長延遲時間至 15 分鐘優化解決。
-
用戶參與驅動持續改進:開放師生反饋渠道,收集實際使用痛點(如藝術教室特殊溫濕度需求),持續迭代策略庫,實現技術節能與行為節能的良性互動。
-
安全冗余設計保障可靠:控制器支持本地離線自治與遠程策略備份雙模式,防止網絡故障導致失控風險;強切電源控制模塊確保極端情況下(如學生誤操作溫度過低)系統強制執行節能策略。
-
深化數據分析應用:引入機器學習算法構建能耗預測模型,結合室外氣象數據、教室人數密度等變量動態優化控制參數,進一步挖掘節能潛力。
-
多能協同智慧能源管理:整合光伏發電、儲能系統等新能源設施,實現空調系統與可再生能源的協同調度,推動校園綜合能效再上新臺階。
-
擴展智能化覆蓋范圍:將改造經驗推廣至行政辦公樓、宿舍等區域,完成全校空調設備統一物聯管理,形成完整的綠色校園能源圖譜。
珠海海容閎學校教室風管機空調智能化改造項目,通過創新性部署廣州派谷 RACC-LoRa 遠程控制器及智慧管理平臺,成功破解傳統空調管理高能耗、低效率、難維護的痛點,實現節能率超 35%、運維成本降低 50% 以上、舒適性顯著提升的多重效益,為粵港澳大灣區教育機構綠色化改造樹立標桿示范。項目實踐證明,免布線 LoRa 無線技術 + 精細化智能策略 + 開放平臺架構的組合方案是解決學校建筑空調系統智能化升級的高效路徑,其可擴展性與成本效益優勢對全國范圍內公共機構節能改造具有廣泛借鑒價值。未來,隨著物聯網與 AI 技術的深度融合,該系統將持續賦能學校能源管理數字化轉型,助力實現 “雙碳” 目標與可持續發展愿景。
